精密多軸直線電機平臺
HC-XY二維直線平移臺
所屬類別：精密多軸直線電機平臺
- 售后QQ：
- 售后QQ：
咨詢熱線：18571651663
詳細內容

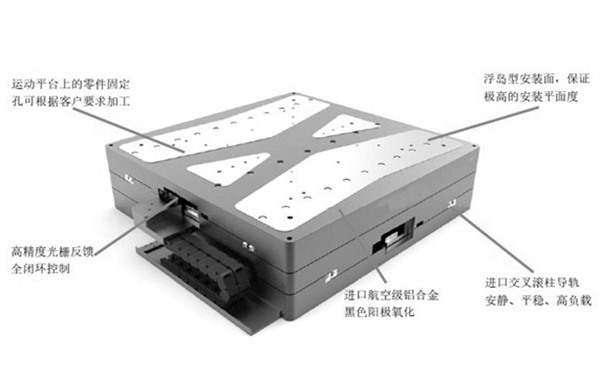

產品介紹：
直線電機平臺優異的高速、高精度正逐漸成為工業自動化、高精密加工、高精度測量方面越來越多用戶的首選，高精度交叉滾柱導軌首先賦予了平臺遠超直線循環滾子類導軌更為優秀的直線度、
平面度以及負載能力，同時高分辨率的光柵全閉環反饋以及一體式的結構設計，讓平臺擁有非?？煽康姆€(wěn)定性。
技術指標：
型號
HCXY-50XY
HCXY-100XY
HCXY-150XY
HCXY-200XY
外形
150*150*80mm
205*205*80mm
280*280*80mm
350*350*80mm
行程
50mmX50mm
100mmX100mm
150mmX150mm
100mmX100mm
重復定位精度
≤±200nm
≤±200nm
≤±200nm
≤±200nm
決對定位精度
≤±200nm
≤±200nm
≤±200nm
≤±200nm
分辨率
(5um 1um 0.5um o.1um 10nm 5nm等)可選
直線度
4um
4um
6um
8um
平面度
4um
4um
6um
8um
上下偏擺
10arcsec
12arcsec
12arcsec
15arcsec
左右偏擺
5arcsec
6arcsec
6arcsec
8arcsec
正交性
5arcsec
5arcsec
5arcsec
5arcsec
最大推力
88N
88N
132N
289N
持續推力
17.6N
17.6N
26.4N
58N
最大速度
500mm/s
500mm/s
500mm/s
500mm/s
最大加速度
6G(X)3.2G(y)
2.6G(X)1.2G(y)
2.5G(X)1G(y)
2.3G(X)0.9G(y)
水平最大負載
10kg
15kg
20kg
25kg
運動部分質量
1.4kg(X)2.8kg(Y)
3.4kg(X)7.2kg(Y)
5.2kg(X)13kg(Y)
12.4kg(X)30kg(Y)
材質
鋁合金
鋁合金
鋁合金
鋁合金
自重
9.5kg
9.5kg
9.5kg
9.5kg
